前回、2014年7月19日(土)の記事で書いたトーンとDTMFの不具合、そして、2014年10月16日(木)の記事で書いたように、144MHz/1200MHz帯のフルデュープレックス運用時、144MHz帯でトーンやDCSを付加して送信した時に、1200MHz帯にトーンやDCSの音が強調されて、もろに被ってしまう件。

先日、再びこの件で、アルインコさんにメールで訊いてみました。
私は、今週も相変わらず遅い帰宅で、日中は殆ど山間部で3Gも圏外になる所で仕事しているのもありますが…。
まずは、電子事業部に直接ウェブサイトからメール、口頭では伝わりにくい為に、しっかりと証拠も残したい、確実性を考えて敢えてメールしました（前回はメールを無視されたのもあって）。

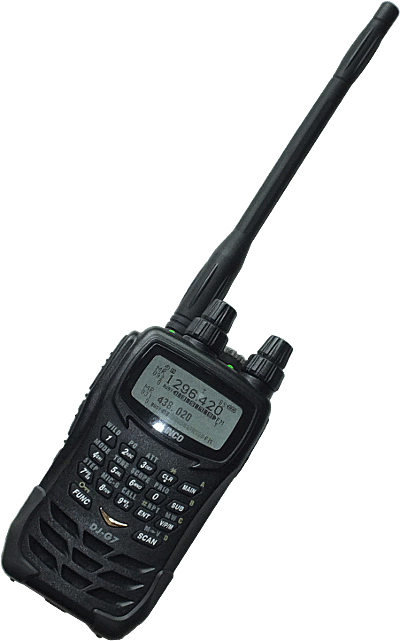

あれから私なりに考えたのですが、DJ-G7に関して、ハードウェア的な欠陥は、新たに一から全て再設計して、DJ-G8でも造らないとダメなんじゃないか、とです。
それなら、ソフトウェアで何とか補えないか、と考えました。



まず、この100Hzくらいのノイズは、ドットマトリックスLCD関係のノイズではないか、と想像しました。
それなら、せめて送信する時に、一時的にディスプレイを消灯できないか、とです。
例えば、同社のDJ-R100D(L)のセットモードに、送受信時のLCDを消灯させる機能が搭載されています。同様にDJ-G7にも搭載したらどうか…。

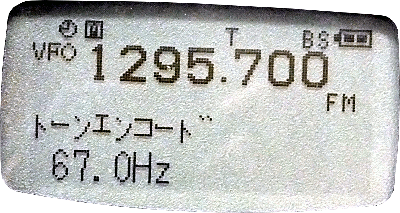

DJ-G7の場合は、100Hzの内部ノイズにトーンエンコーダーが負けてしまい、430/1200MHz帯で、67.0Hzのトーンにアクセスできないノードがあります

アルインコさんからの回答では、LCD消灯機能を付ける事は可能だそうです。
PICみたいに、結構ソフトウェアで幾らでも可能なんですね。

しかし、このノイズは、マイコンの処理が10msで行われている為だそうです。
更に、クロック周波数を変えても、他に影響が出るかもしれないので、現時点では弄れないとの事。
また、トーンレベルも個体のハードウェアとの関係で、例えばユーザーがセットモードでトーンのレベルを任意に変更できるようにする事は、困難だそうです。

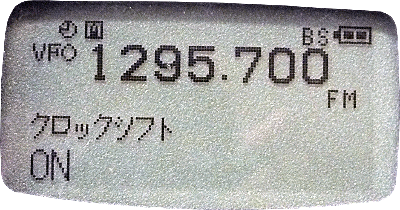

当然、セットモードのクロックシフトをONにしても、この100Hzのノイズ問題は解決しません


うちの近所の音声デジピーターに、私のDJ-G7ではアクセス出来ないんです…

再び調べてみると、144MHz帯は大丈夫のようですが、やはり430/1200MHz帯で、77.0Hz以下の周波数になると、C710やTM-833Sのトーンスケルチが一瞬開きますが、すぐにスケルチが閉じてしまいました。
しかも、最初の1〜2秒は必ずトーンスケルチが開くんですけどね…。

うちのWIRES-IIとWIRES-Xのノードは1200MHz帯でトーンスケルチが74.4Hzですので…。
先日、JP7GUC局から「あれっ？　途中で途切れちゃったよ」とレポートを頂いた意味が、今になってやっと分かった感じでした。


我が家の音声デジピーター（VDR-100）は88.5Hzなので許容範囲だったようです。ちなみに、VDR-100のトーンエンコーダーは温度変化に弱く、更に、調整がかなり難しいんです〜

結局、今回もDJ-G7の不具合は改善する事は出来ないようです。
こうなったら、今、私が持っているDJ-G7は初期ロットですので、最新ロットのDJ-G7をもう一台購入して比較してみるとか、或いは、内部を開いて、ちょっと壊すくらいを覚悟に、地道に研究しようかと思ったくらいです…。

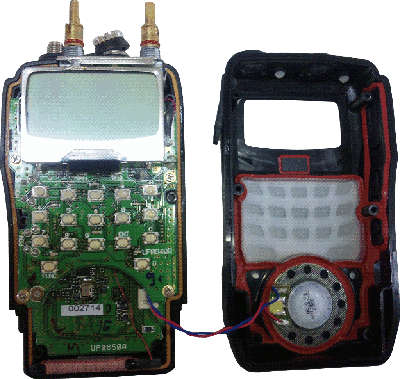

何とかここまでカパッと開く事は出来ますが…。更に分解しようとすると、やはり気が重い…

我が家の場合、GPなど外部アンテナでは、屋根のソーラーパネルのノイズが144MHz帯以下にもろ出ているし、1200MHz帯に篭もって研究でもしてみるかなぁ…。
