最近の無線機は、メモリーの編集や保存などはパソコンで出来ますが…。
昔の一部の無線機は、隠し機能でしたが、DTMFを使ってメモリーの内容を電波で送受信する事が出来ました。

うる覚えですが、私は昔、受信改造済みのTH-89を、このCLONE機能を使って本来は、410.000〜469.995MHzまでしか受信できなかったものを、例えば、400.000MHzや481.750MHzなど、本来は表示しなかった周波数を受信できた事がありました。

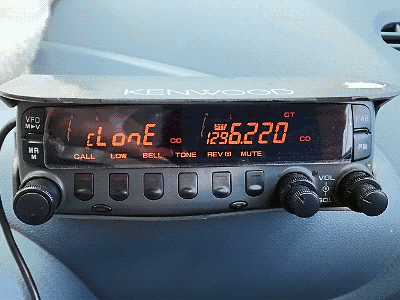

改造済みのTM-833S。[CALL]キーと[BELL]キーを押しながら電源を入れるとCLONE機能になり、待機します。ここでPTTキーを押すとデータを送信します

そこで、例えばTM-733シリーズで1200MHz帯を表示だけでも出来ないか、または、800/900MHz帯の受信回路からスプリットメモリーを使って、ちょっと騙して1200MHz帯を受信できればいいな…と思った訳であります。
今回はこのDTMFを使ったCLONE機能を、今更ながら解析してみようと思った訳です。

まずは、CLONEを動作させるには、ハード改造(*1)が必要です。
AB誌1996年1月号の86、87ページにTM-833の改造方法が載っていました。

ここに書いてある改造や下記の内容を実践される場合、例え故障やトラブルになっても私は一切責任を負いかねますので、予めご了承ください。改造に付いてのご質問はお答え出来ない場合があります。

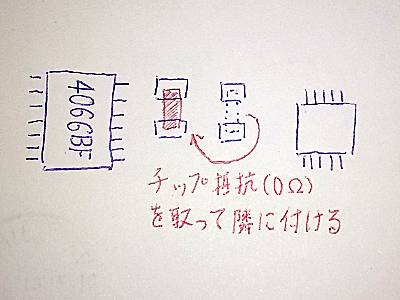

手元にあったAB誌がちょっと見付からなかったので、メモ書きですみません。
まず、CPU近くのチップ抵抗（0Ω）を外して、その外したやつを隣のランドに移植します。

…これですと分かりませんね

『K's の部屋へようこそ!』さんのブログ『TM-733」(受信改造)』の記事が参考になると思います。

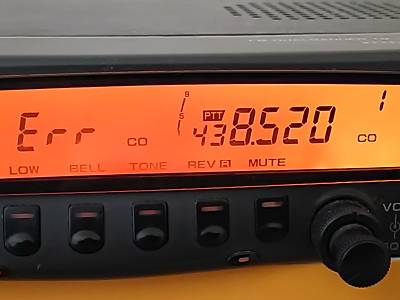

TM-733でCLONEデータを受信時、何故かSメーターが出ません。メモリー1ch分のデータを送信して終了すると、Err（エラー）が出ますが、きちんとメモリーに書き込まれている筈です

TM-733シリーズ（ダミーロードを付けてで送信）とTM-733シリーズ同士、またはTM-833シリーズ（ダミーロードを付けて送信）とTM-833シリーズ同士なら、そのまま問題なくもう一台の無線機にメモリーの内容を伝送できますが…。

今回は敢えて、メモリー1chのみにDTMFを送信して、お好みの周波数を書き込んでみようと思います。

手元にダミーロードが無い場合は、今回は受信のみですから、TM-733/TM-833を特小の周波数に合わせて、特小のマイクにパソコンやスマホからDTMFを送信してみるのは如何でしょうか


データを送信する時は、特小で送信した方が無難でしょうか？


今回は、Puppy LInuxのDTMFダイヤラーを使ってみましたが、スマホのDTMF送出アプリなどでも可能です

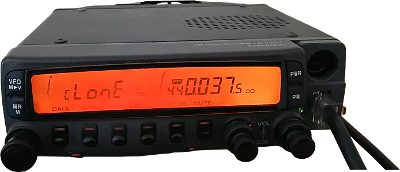

今回は例として、TM-733を440.0375MHzで待機。

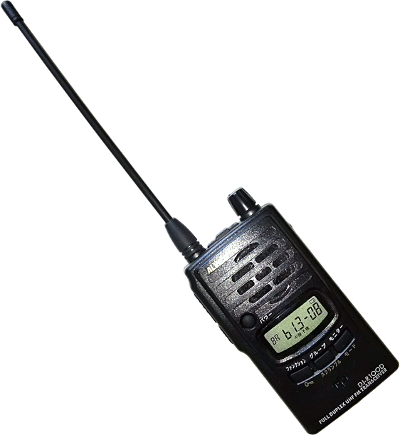

送信側のDJ-R100D(L)を“モード8A”、“b13-08”（グループモードは特に不要ですが）、業務チャンネルのローパワー1mWで送信、そのまま本体のマイクにパソコンのスピーカーを当ててDTMFを送信、TM-733に受信させてみました。


CLONEデータをメモリー1個分送出して、メモリーを呼び出したら…ちゃんと書き込まれました！

すると、無事にメモリー1chに、438.52MHzが書き込まれました。
そこで、このCLONE機能で送出されるDTMFの内容ですが、上記のように438.52MHzの場合は、

1. 周波数（またはスプリットメモリー時の送信周波数）
2. ステップ
3. DTSS/CTCSS、メモリーロックアウト（★）の有無などの情報
4. シフト
5. トーン／CTCSS周波数
6. DTSSのコード

の情報をDTMFので送出している事が分かりました。

表示だけでは438.52MHzですが、20KHzステップ、トーンやDTSSなど無し、シフト無し、トーン周波数は07（88.5Hz）、DTSSコードは000と云った感じです。


TM-733/TM-833シリーズでは、CLONEの表示が多少事なるようです。TM-833Sではデータを受信すると「DT」が点滅しました

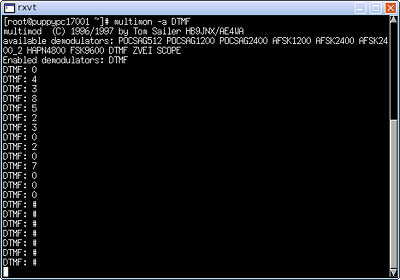

これは、ダミーロードに繋いだTM-733から送信したCLONEデータを、Linuxの“multimon”で解析した様子。実際はDTMF信号がかなり早い速度なので、スマホなどで解析に失敗する事がありました

1. 周波数（6桁）
   データはメモリー1chから順に送信する。チャンネル間は「#######」で埋めている？
   144、300/430、800/900MHzなど内容によって判断し、左右のバンドに振り分けられる。

   0から始まる。例えば、144.74MHzなら「014474」、433.16MHzなら「043316」。

   スプリットメモリー、例えば受信145.74MHz、送信145.72MHzの時は、「014574306070000145723」のように、9桁目が2から6に変わる。
   TM-833に「129622」を送ってみましたが、無効になってしまった。
   　
2. ステップ
   0: 5KHz、1: 10kHz、2: 15KHz、3: 20KHz、4: 12.5KHz
   　
3. DTSS/CTCSS、メモリーロックアウト（★）の有無などの情報
   0: なし、1: DTのみ、2: Tのみ、3: TとDT、4: 不明、5: 不明、8: ★のみ
   　
4. シフト
   0: -、1: +、2: なし、3: --(*2)、4: 不明、5: 不明、6: +-
   　
5. トーン／CTCSS周波数（トーンchは00から始まって25まで、16進）
   00: 67.0Hz〜25: 250.3Hz
   例：10番めの97.4Hzは「10」ではなく「0A」。試しに「50」とか規格外のトーンも設定可だが、やりすぎるとハングアップしたり変な動作をする事がある。
   　
6. DTSSコード（000〜999）
   初期設定は000。「##1」「00A」など、本来は設定できないものも出来るが、やりすぎるとハングアップしたりエラーになったりする。

ちなみに、TM-733に「12950030207000」「080000206070001295003」など、1200MHz帯のデータを送信しても無効でした。
また、「014536306070000433363」など、異なった受信と送信バンドも無効でした。
