2015年9月17日(木)の記事で書いた、ADS-SR1。
その後、2015年10月2日(金)の記事でも書いたように、私のとんだ不注意でADS-SR1を壊してしまいました…。
結局、その壊してしまったADS-SR1は蘇生する事が出来ず、後、2015年10月29日(木)に新しく入手しました（手数料などを含めて2万円くらい損をしたが）。


DJ-G7とADS-SR1をCommon HT to RJ45 Cableで接続したのですが、PTTスイッチが働きませんでした…

新しいADS-SR1はもう手元にあるのですが、ずっと使用せず、部屋のキャビネットに箱ごと入れたままで放置していました…。

昨年の11月からシゴトが多忙だったのもそうですけど…。
ちょうど、（中古でもいいのですが）2.5mmステレオミニプラグが我が家に無かったのです。
弟が通販で何か部品を注文したついでに、便乗して買うつもりだったものでして…（たった100〜200円程度の部品一つで、送料の方が掛かってしまいますので）。

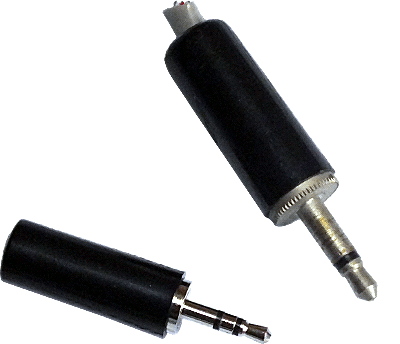

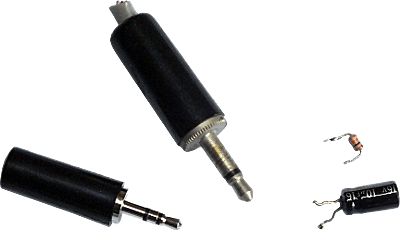

2.5φステレオミニプラグ、3.5φモノラルプラグ、抵抗（10K）、コンデンサー（10μF）が揃った…

最近のハンディ機は4極タイプが主流になりつつありますが、VDR-100とDJ-G7をEDS-14で接続する事と、他にもADS-SR1をC710にも接続して使う都合も考えて、敢えて2.5φと3.5φプラグで配線しようと考えました。





他の用事もあったので、すぐに完成できませんでしたが…。
一度、配線も完了してDJ-G7とEDS-14、ADS-SR1を接続してみたのですが、出来上がった線を、EDS-14に3.5φモノラルプラグ、2.5φステレオプラグと接続すると、DJ-G7がずっと送信状態になってしまいました！


新品を2つに切ってしまうのは勿体ないので…。我が家にあった中古のRJ45ケーブルを用意しました

何度やっても、ケーブルを繋ぐとDJ-G7がずっと送信状態になってしまうのです。
配線も合っている
抵抗が10Kではいけない
困った困った…。分からない…。

…夕方になって、改めて確認してみましたら…。

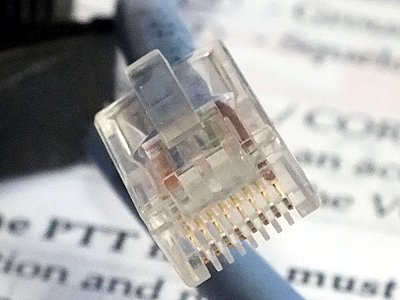

RJ45コネクターの配線が全く逆順に配線していました!!

く("0")>なんてこった！！


取りあえず、まずハンダ付けして、テスターで通電確認。まだ仕上げではありませんけど…

…とんだおっちょこちょいです。
今回は持ち合わせのRJ45ケーブル（Bタイプ？）配線を、虫眼鏡で色を、テスターで通電も確認しながら作業をしましたが、最初のコネクターの上下を間違えたお陰で、とんだミスをやっちゃいました〜。

改めて調べてみましたら、下記のようになりました。

以下はADS-SR1のマニュアル、5ページ上の図と英文説明も参照してください。

1. スケルチ／COR入力（今回は使用せず）：橙白
2. グラウンド：橙
3. 音声出力（無線機のマイク入力）：青
4. グラウンド：緑白
5. PTTスイッチ：青白
6. 音声入力（無線機のスピーカー出力）：緑
7. 未使用：茶白
8. モービル機などの+8V電源供給（今回は使用せず）：茶

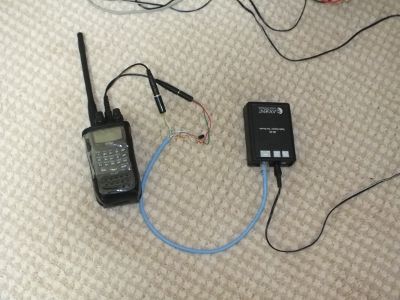

DJ-G7にADS-SR1に接続、オウム返しやDTMFで各種設定が出来たー！

ADS-SR1の設定はDTMFで行いますが、これが想像以上に多機能！
例えば、通常のシンプレックス・レピーターとして動作させるのはもちろんですが、一度、再生した内容を、もう一度再生させる事が出来たり…。

マニュアルが英文なので、私はまだいまいち理解できない部分がありますが、心配していたIDもCWで送出できるし…。
音声もDJ-G7に接続して無調整でちょうど良い感じですし…。

またいろいろ調べてみます。
