突然ですが…。
何か文章を書くつもりで、いつものようにGIMPで画像を作ってみましたが…。



……。
ねむねむ…眠くて、何も文面が思い付きません〜。



2022年1月30日(日)の記事で書きましたが、あれから相変わらずEchoLinkが不調です。
いつも、遠くから LINEのメッセージをくださるフレンド局と、文字だけのやり取りだけでなく、一声、お声掛けしようと思いましたが…。

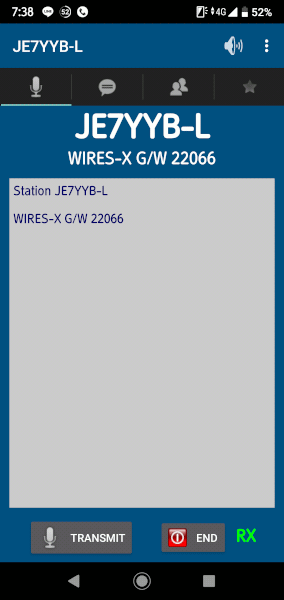

いつものように、WIRES-XルームにEchoLink↔WIRES-Xゲートウェイからスマホで接続。
これは、皆さんはもうお馴染みでありますが…。
私も以前は良くお邪魔しておりました、106さんのルームです。

最近、私はあちこち放浪していますが…。
やはり、以前からみんなでお話していたルームは落ち着きます。

一声、ブレーク入れようと思いましたが…。
朝のお忙しい時間にラウンドQSOになると、皆さんに負担を掛けてしまうと思いましたので、聴いているだけにしました。



スマホのEchoLinkから接続する際、バッテリーセーバーを解除しないと、回線が切断されてしまう事があります。久しぶりにEchoLinkを起動した時、私も事前に設定を解除し忘れる事があります

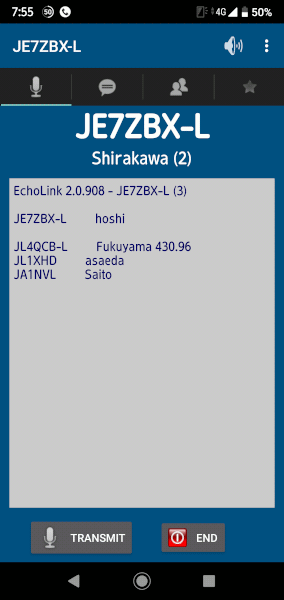

そして、また別のフレンド局のWIRES-XルームにEchoLink↔WIRES-Xゲートウェイからスマホで接続。



ここ最近のEchoLinkの不調を、毎日運用されている皆さんに訊いてみようと思いました。
ところが…。


フレンド局のWIRES-X/EchoLinkゲートウェイに接続は出来たものの…何だか動作がおかしい〜？

あ〜れ
やはり、繋がりがどうも良くないんです〜。

改めて、ウチのWIRES-Xのノードからルームインしてみると、既に交信が始まっているのですが、EchoLink側に音声が出ていないんです。
どうやら、私のスマホからの接続が良くないようで、EchoLinkの画面上では接続されている表示なのですが、音声が送受信できない状態でした。

後でフレンド局に訊きましたら…。
「ここ最近、EchoLink、ずっと調子悪いよ〜」

な〜んだ…。
ただ、単純にEchoLinkのネットワークの問題なのでしょうか…。
いざと言う時に使えないなんて、不便ですね。

私のフレンド局はみんな遠くなので…。
山岳音声デジピーターやWIRES-X、EchoLinkの使用しないと、カモガワまで電波が届きません。

しかし、嶺岡山にある山小屋の音声デジピーターは、県北へ届きが悪いのと、千葉県以外のフレンド局の皆さんにも、ネット回線に繋がるスマホやタブレット、PCがあれば、国内や海外、どこからでも繋がるようになればいいじゃないですか。

つまり、*ECHOTEST*（ノード番号：）に接続した時と全く同じ事で、オウム返しするテストサーバーが、山頂の音声デジピーターになった訳です。
一度、録音され、再生された音声が438.02MHzと、同時にEchoLinkでJQ1ZMY-Lに流れるという事。

国内で430/1200MHzのJARLレピーターに接続しているWIRES-XやEchoLinkのノードと同じ事ですが、この場合は「接続先がレピーターではなく、音声デジピーター」という事です。


TM-733GV(L)を、もう一度、セッティングしまして…

アドニスのマイク変換コード（ケンウッド用）。これでTM-733/833とPCを接続します（EchoLinkインターフェースはJG1ENC局より提供）


WIRES-Xで使用しているPCに、EchoLinkインターフェースとUSBサウンドカードを追加します

1つのPCでEchoLinkとWIRES-Xを同時に起動させますが、今回は両者をゲートウェイするのではなく、別々のVoIPシステムで動作させます。

もともとPCに入っているサウンドカードをEchoLinkに、HRI-200自体がUSBサウンドカードとして動作する、つまりWIRES-Xの音声を別々に設定するのですが…。
実際にやってみると、いろいろ干渉する事が多く、これがうまく行かず。
結局は、USBのサウンドカード追加して、EchoLinkの音声を分離させる事にやっと成功しました。


自宅のWIRES-XのPCを、出先からAnyDeskで遠隔操作してEchoLinkのセットアップをしてみました〜

2022年1月30日(日)の記事で書きましたが、今回はなぜかAndroid版EchoLinkが「1.6.2」でも、EchoLink 公開プロキシを経由しないと、接続できない感じになってしまいました。



どうも良く分からない。
スマホの4G回線の問題なのか、結局はEchoLink 公開プロキシを経由すると接続できるようになりました。

2022年1月30日(日)の記事で書いた、Android版EchoLink「1.7.6」でも、「1.6.2」でも、結局はEchoLink 公開プロキシを経由すると、殆ど接続タイムアウトになる事がない感じでしょうか。


JQ1ZMY-Lに接続された時、スマホはUTF-8がデフォルトなので、日本語が文字化けします。Windows標準のShift-JIS (CP932) に変更すれば、きとんと表示されますよ

試しに、[TRANSMIT]をタップしてみてください。
いつも、皆さんが無線機で送信する時の代替を、ウチのJQ1ZMY-Lが代替、438.02MHzで送信します。 そして、山頂の音声デジピーターから送信されたダウンリンク波、または、うちから半径数Kmのローカル局が、438.02MHzで送信された直接波を、JQ1ZMY-Lが受信、EchoLinkの回線を通じて、遠くの皆さんへ届けます。

ですが、現時点ではまだ実験段階ですので、いくつかの問題があります。

• USBのサウンドカードを増設したら、WIRES-Xの送信波、1296.42MHzに常にノイズが出るようになった（音声デジピーターは影響なし）。
• WIRES-XのID、アナウンス、交信の音声が送信終了した後、EchoLinkにリバウンド現象が起こる（EchoLinkのRX入力がVOXの為、細かいノイズも感知する？）。
• EchoLinkの送受信時に途切れる事が頻繁にある。
• EchoLinkの送信を開始すると、電波法に従って10分間隔で“JQ1ZMY”のIDを送信。このタイミングが音声デジピーターの運用と被って、煩わしい時がある。
• 音声デジピーターの1回の録音時間が30秒（正確には28秒）の為、慣れが必要。
• 現時点で音声レベルは調整段階。
• 事情によりJQ1ZMY-Lを停止する事があります（実験中の為）。

以上、実際に運用しながら、不具合や問題などを解消できれば、と思います。
システムを理解されるまで、スマホやPCからJQ1ZMY-Lに接続、じっくり受信して慣れていただければ幸いです。

海外の局からの接続を全て拒否しています。
We are sorry, but JQ1ZMY-L can only be connected to amateur stations in Japan, and all amateur stations outside Japan are not allowed to connect.

2022年1月30日(日)

さぁ〜、今日もコレ。
昨日もその前も、いや、明日も明後日も…食費節約の為に、1日1食。
一日の終わりはコレだけで切り抜ける!!
ワタシの唯一の夕方（夜）の楽しみ。誰にも邪魔させんゾ！

…ありゃ
また、やっちまった！
お湯を注いで3分経って、湯切りした後で、特製ソースとスパイスをかけて、初めて大事な物を忘れていた事に気付いたんです。

「しまった！　ま〜た買ったお店で割り箸を貰ってくるのを忘れた〜」。



………。
お湯を注いじゃったじゃん〜。




さて、久しぶりにEchoLinkで遊んでみようと、スマホを取り出して、ウチのノードに接続しようとしましたが、接続タイムアウトになってしまうんです。


しばらく待っても“Connecting to JQ1ZMY-L...”のままで、接続タイムアウトになってしまうので、途中で接続をキャンセルした状態（※本来、“Cannot connect to JQ1ZMY-L - Timed out”の状態を載せるつもりでしたが、キャプチャー画像を間違えました）

あれ〜、おかしーなー。

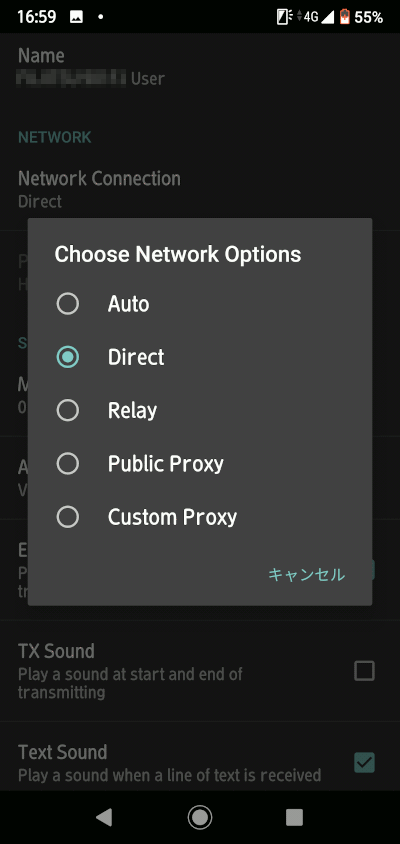

ネットワークの設定を確認してみます。



“Public Proxy”または“Custom Proxy”で、EchoLink 公開プロキシを経由すると、問題なく繋がりました。

2021年4月21日の記事でも書きましたが、PC版とスマホ版のEchoLinkが久しぶりにバージョンアップされました。
Android版EchoLinkが「1.7.6」になりました。

昨年8月、スマホを替えてから「1.6.2」→「1.7.6」に自動的に更新されて、すっかり忘れたままでした。

そこで今回も、一度、「1.7.6」をアンインストール。
UptodownからAndroid版のEchoLink 1.6.2のAPKファイルをダウンロード、インストールしてみました（非公式なので自己責任で！）。

すると、上記のネットワーク設定で“Direct”、即ち、プロキシ接続なしでも接続できるようになりました。



フレンド局のWIRES-XルームにEchoLink↔WIRES-Xゲートウェイから接続、何度も接続、切断、タイムアウトを繰り返していると、どなたから私が呼ばれました。

WIRES-Xのルームには、“Connected to JA1NVL.”や“JA1NVL Timedout.”と音声合成でアナウンスが、福島県全体のWIRES-Xノードから送信されたと思います。

2022年1月30日(日)、8時27分。
スマホのEchoLinkをダウングレードして、やっと正常に接続できたら事情をお話しました。
コールサインをお訊きしましたら…。

旧WIRES-II時代。
ハムフェア会場にて、あるルームの皆さんと会食などをして楽しみ、当時、私も何名の方と名刺交換をしていただきました。
今回は、その当時の会場で実際にお会いした方と、お久しぶりにお話をしました！


私は確かに名刺をいただいておりました！　WiRES-II時代は、ルームナンバーやノードナンバーが4桁でした。ちなみに、WIRES-Xの今、（希望者は）15000番台→16000番台→14000番台（ルームはそのまま2万番台）に移行されました

実は、2011年8月のハムフェアで、実際に私と名刺を手交していただいた記憶がありました。
WIRES-Xになって、私も以前よりあちこち接続しなくなってしまった事もありますが、本当にお久しぶりにお話しました！
“ふグすま”かぁ〜。

実は、那須塩原市まで、私は東京へ行くよりも行きやすいですし…。
昨年は、白河市まで行った上、新潟市まで行ったのですから、今年は（その勢いで）須賀川市まで行かされるかもしれません〜。
もし、そうだったらいいないいな…。


話が飛んでしまいましたが…。

ここ最近、古いオンボロPC(*1)を引っ張り出してきては、テストがてらEchoLinkのリンク局を連続稼働させていました。
何せ古いPCですので、動作はモタモタしますが、運用し始めたら2週間以上経っても、どうにか動いているようです。

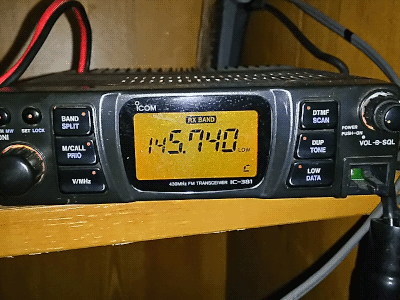

最初は430MHzでEchoLinkノードをやろうとIC-381Jを用意しましたが、壊れていて使い物にならいので…今はモニター用になっちゃいました

最近は、勝浦市のJR1WFW-Lに接続する事が多くなりました。

JR1WFW-Lから名古屋市のJF2ANH-Lに接続。
同時に、JF2ANH-Lに接続されている各エリアの局と繋がる訳ですが、更にリンク局などの分岐で、あちこち繋がっているようです。

JF2ANH GATEWAY相関図

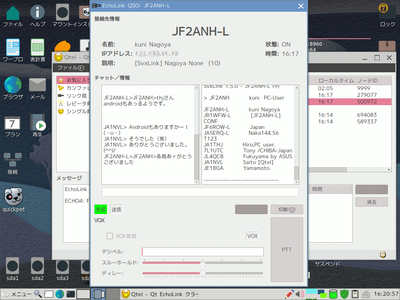

今回は10局も接続中！　誰かが送信中は、チャットで応対する事も良いでしょうか

先日のゴールデンウィークの事。
JF2ANH-Lに（私を含めて）最大10ノードも接続していました（すごっ！）。
訊くと、Raspberry Piで構築されたSvxLinkや他のものを稼働させているそうです。

今の10局の中で狸ワッチ用のJQ1ZMY-LをJR1WFW-Lに接続(*2)、同時に鴨川で145.74MHz、勝浦でも438.84MHzで電波が出て、JF2ANH-Lに声が出ます。
もちろん、スマホやPC、無線機があれば、どこからでも声を出せる便利なEchoLinkは、WIRES-II時代から重宝していました。

さて、JF2ANH局はWIRES-II時代からお話しておりましたが、WIRES-Xに以降してから以前あったルームが解散、OMさんが亡くなった、居なくなっちゃった…etcで、少し疎遠になってしまったのですが…。

昨年、あるレピーターの移設に私が立ち会った際（以来、なかなかお顔を出せず、すみません）、JR1WFW局のスマホをお借りして、「は〜〜い、エヌブイエルさん…ハイハイ！　お久しぶりですね〜。以前はワイヤーズの1200のノードで…」をきっかけに、だいぶお久しぶりにお話しておりました。

それで、今回はEchoLinkで繋がるようになった訳であります。

実は最近、7エリアのフレンド局からもご連絡をいただくのですが…。
音声デジピーターやWIRES-Xの話題は出るものの、どうやら最近では、WIRES-Xを止めてEchoLinkだけにしようか、そのような話もあるそうです。

私もそうで、昨年辺りから今のWIRES-XのPCやTM-833が壊れたら(*3)、WIRES-Xを止めて、ノード用に中古のDJ-G7を入手、1200MHzでEchoLinkをやろうと思っていたところです。


JF2ANHさんの「音声テストサーバー」ルームに接続。この写真、私はいいなぁ、と思います。あれから、りんちゃん亡くなっちゃったなんてね…（泣）

そう言えば、既存のWIRES-Xノード局から、JF2ANH局の「音声テストサーバー」と云うルームに接続されてみてください。

これは例のSIMPLEXで構築されています。
最近はアナログノードの音声テストに重宝されているようで、何局か接続があるそうです。
お近くのWIRES-Xのノードから、へ繋げると音声デジピーターと同じように使えるので、面白いですよ（*ECHOTEST*（ノード番号：）と同じ事）。
JF2ANH局によりますと、深夜は休止されているとの事でした。

そこで出たのが、音声デジピーターのお話。

実は後で分かったのですが、うちの1200MHzの音声デジピーターで使用している2台目のVDR-100は、JF2ANH局のフレンド局から某オークションで落札したものでした
一時、JF2ANH局とそのフレンド局と音信不通で携帯も繋がらない騒ぎがあったようですが…。
ちょうどその頃に、出品されていたVDR-100を、私が知り合いを通じて偶然に落札したものだったんです



これは前の写真ですが…。今は、HRI-100を取り除いて、TM-833のDATA端子にHRI-200、マイク端子にVDR-100を接続しています


そ〜云えば…ここだけの話、このVDR-100、落札した時は壊れていました。ですが、今はちょっと改良して、元気に稼働中です♪

その控えを探している最中でありますが…。
金沢市から遥々届いたVDR-100は、今も1200MHzで稼働中であります。

もちろん、その方は私の存在は知らないで、「JA1NVL　…あぁぁ〜、訊いた事があったっけな…以前、繋がったっけなー」みたいな話ですが、実は私は裏で知っていた〜、と云った感じでした。

そんな感じで、懐かしい話題の中で…。
更に、EchoLinkでは、以前からWIRES-Xで訊いていたコールサインの方と初めてお話して…。
WIRES-II時代で繋がったきりだった方と、もう約10年振りにお話しました。

…以前、WIRES-IIのあるルームでした。
彼は声を出すのがお辛い様子でしたが、私と歳が近い、0エリアの方や皆さんも、協力して彼を庇って、ルーム各局も協力していただいて…本当に良い雰囲気だった事がありました。

その当時を思い出しましたっけ。

今回、私の方から思わずお声掛け！
ね、こうやって気軽に声を出せる。
以前の小規模ながらのWIRES-IIの延長みたいで、JF2ANH-LのEchoLinkが良い感じでした。

今は東京から千葉へ引っ越されたとの事で、私たちと同じく千葉県人の仲間入り。
そこで、話の話題にもなったように、“ヤオコー”の名前を出すと、「私も良く行ったよ〜」みたいな感じで、すぐに通じるのが面白かったです。

実際、私も仕事で行った時に、よく昼飯やチョコレートなどを買いに行きます。


交信中で冗談みたいな聞こえた話は本当で、私は東京へクルマを停めて、千葉まで歩いて仕事へ。シゴトが終わったら、またこの橋を歩いて東京へ戻った…。「あ〜、前にこの橋の歩道を歩いたっけな〜」と、思い出します〜（画像は浦安大橋）

…で、EchoLinkでお久しぶりに交信中に、彼のバックの無線機から、また懐かしいコールサインが聞こえてくるではありませんか

確か、一年くらい前だったでしょうか。
某音声デジピーターで繋がったきり…だったと思います。 久しぶりに訊くと、コールサインは覚えているのですが、お名前を忘れてしまいました。

でも、こうやって懐かしい方と繋がった事が続いたもので、今回は本当に良かったです。

あ、そうでした。
なぜか、私がWIRES-Xで良くコールサインをお訊きしているのですが、逆に私の事を知らない方がいらっしゃいます。

ですが、ラウンドQSOをしながら、すぐにお仲間になってしまうんですね〜。


先程も申し上げたように、“気軽に声を出せる”事は良い事だなぁ、と私は個人的に思います。
毎朝、私をお声掛けくださるフレンド局にも感謝ですね。

改めて思う事は…WIRES-XやEchoLinkでも、開局した時を思い出すと、最初はなかなか声を出すにも勇気が要るんですよね〜。



私がEchoLinkに接続していると、必ず誰かから私をコールされて交信が始まって…後にアクセスされてきた方と、先日みたいに4局以上でラウンドQSOが出来たのも、実はWIRES-IIのあるルーム以来、久しぶりのような気がしました。

私の感覚では、WIRES-Xになってから、以前のような活気が無くなったような気がするのですが…。


私は、走行中はスマホからEchoLinkに出られませんが…。地元に居る時と同じく、各局の交信が聞こえるのは嬉しいものです

「最近、あの方…出ていらっしゃいますか？」
「あっ、そう言えば…この前、EchoLinkにでコールサイン見ましたよ！」

そんな会話をする事があります。
デジタルだの…いろいろある中で、再びEchoLinkが密かに賑やかになってきたのは、なぜなのでしょうね

2021年4月12日(月)の記事で書きましたが…。
やはり、LinuxでEchoLinkを動かす為に、わざわざWineHQ＋Windows版のEchoLinkをインストールするよりは、SvxLinkで動かしたくなってきました。



休憩時間にスマホからAnyDeskで自宅のPCをリモート接続。
今回は、取り敢えずシングルユーザーで使えるように、SvxLinkとセットの“Qtel”だけをインストールしてみよう、と、スマホの小さな画面で遠隔操作、PETパッケージを作ってみました。


ディレクトリーをそのままPETパッケージにしてみます。Windowsで言えば、InstallShieldのようなものでしょうか？

FossaPup64の「パッケージマネージャ」から、そのままダウンロード、インストールすれば良いのですが、同時に必要なLinuxの共有ライブラリーがバラバラにインストールされる為、それらをスッキリと、一つにまとめる為にPETパッケージにしました。

Qtel自体、凡そ1.2MBくらいですので、別にSquashFS (.sfs) にする必要がありませんが…。


元は実行ファイルとライブラリー全てを合わせて、約1.2MB程でしたので、今回はSquashfsをボツにしました

そして、無事にQtelを起動してみます。
LinuxのEchoLinkでは、シングルモードをQtel、シスオペモードはSvxLink（サーバー用）と分かれています。

今回はQtelでシングルユーザーとしてEchoLinkに参加してみます。

初回起動の時は、いつもの設定を行います。
これはWindows版でも同じですね。


初回起動の際、まずはネットワークの設定から。この設定は後でいつでも変える事も出来ます


Windows版のEchoLinkを見ていれば、こちらも問題ないでしょう


そうそう！　以外に忘れがちなのが、文字のエンコード設定。Linuxや最近のスマホは「UTF-8」が標準ですが、相手がWindowsの場合は、全角文字が文字化けしますので、「Shift-JIS」にしておきましょう

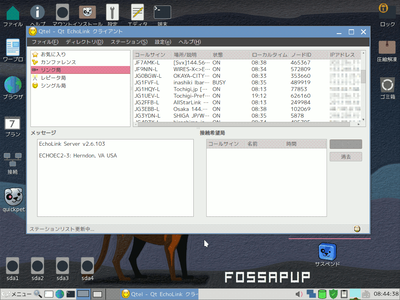

簡単な設定を終えて、早速、Qtelを起動してみます。
Windows版のEchoLinkより余分な機能がない分、軽い軽い。


ロケーション部分に“[Svx]”と書かれている局は、Linux版のSvxLinkでリンク局を稼働させている事を意味しています

一度、起動すると /root/.config/SvxLink/ ディレクトリーに“Qtel.conf”という設定ファイルが作られます。


標準設定では「VOX有効」が無効になっていますが…。実はVOX運用も出来るんです！

ちなみに、Windows版のEchoLinkはPTTがトグルになっていますが、Qtelは無線機と同じく、PTTを押している（クリックしている）時のみ送信状態になります。

後、先程の /root/.config/SvxLink/Qtel.conf をテキストエディターで開いて、

VoxEnabled=false

をture（有効）にすると、VOX機能が有効になりますが…。
どうやら、一度PTTボタンを押し続けた後にVOXが有効になるようで、送受信は完全に自動化できないようですね

ちなみに、今回のPETパッケージは、レポジトリが“ubuntu-focal-main”ですので、Ubuntu系のLinux（但し64ビット）でも動くと思います。

実際にこれを使って私もPCからEchoLinkに出ています。

  qtel_19-09-1_amd64.zip (330Kbytes)
（公開を終了しました）
※ブログの仕様変更以降、OSやブラウザーによって、上記リンクをダウンロードしても「1618282230」などのようなファイル名になってしまう事があります。元ファイルは「qtel_19-09-1_amd64.zip」ですので、リネームしてください。
--
