私は、1200MHz帯でWIRES-Xのノード機や音声デジピーター用にTM-833を使用しています。
144/430MHz帯でしたら、新しい無線機なら無配線、追加オプション無しで、そのままトーンスケルチと併用して運用する事が可能ですが…。
皆さん、ご承知のように、現状では1200MHzの無線機は殆どありません。

TM-833は中古市場やヤフオクでも高値で取引されていますが、たまたま運良く入手されたのなら、ぜひ1200MHz帯でWIRES-Xのノード機や音声デジピーターを開局される事をお奨めしたいのですが…。



1200MHzなら、トーンスケルチ無しでも殆ど大丈夫かもしれませんが…。
やはり、トーンスケルチがあった方が安心しますが、現状ではかなりハードルが高いのは確か。

1. TM-833の新品はまず入手不可、他に殆ど新品はなし
2. トーンスケルチ運用には、TSU-8が必要（入手困難）
3. 中古は大抵ジャンク品、しかも高価
4. DATA端子/MIC端子のスケルチ信号はTSQと連動しない
5. DATA端子/MIC端子の受信音は高音が強調されている

現状では無線機が無い上に高価、更に無線機の蓋を開けて弄ったりするとなると、もう最初から嫌になっちゃいます。

さて、先日、音声デジピーターをTM-833に接続した時に、やはりトーンスケルチと連動した方がいいなぁ、と思いました。
そこで、以前、あるOMさんにやって頂いた事を、今回は私なりに考えてみます。
まず、TM-833+TSU-8が必須です。

例のスケルチ信号取り出しについては、JQ1YDAさんのこちらの過去ログを参照にしてください。
TM-733でも同じ事が言えますが、144/430MHz帯の場合は、他の新しい無線機を用意した方が断然良いですから…。

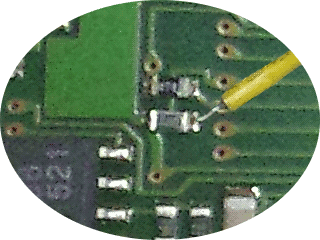

私が自分でこの基盤を取り出すまで、最低でも半日以上は掛かります！　印を付けたところからTSQ信号を取り出すんですね

いつも申し上げる事なのですが…。
私はこーゆーの、苦手ですが、私の弟は正反対で得意です！



先日、無線以外のお友達の言葉と、無線仲間のお友達の言葉を思い出しました。

“幼少の頃、プラモデルを組み立てる事が出来なかった。
親戚の叔父に、秋葉原の電子部品がいっぱい売っているところに連れて行ってもらったが…全然面白くなかったし、サッパリ分からなかった”

たまにお会いすると、そんな話で盛り上がってガハハガハハ笑うのです。
私も同じ…。
でも、そんな彼は月にン十万(?)とか稼ぐ、普通の人がちょっと出来ない、電気関係とは全く別のスゴイ仕事をされているんですね。


えっ!?　こ〜んな細かいところに線を繋げる？　私がやると、きっと、こんな感じに壊すなぁ〜（大汗）

後は私のあるフレンド局。
あるハンディ機のチップダイオードを基盤から取り外したいのですが…。
最近の機種は部品が本当に小さく、半田鏝で外すのは至難の技。


最初、ここからTSQ信号を取り出せるのを発見された方は、ホント凄いですね！

まぁ、今回のケースではそのチップダイオードの効力を失くしたいが為に、取り除きたいのですが、いかんせん、小型のハンディ機の基盤から、細かい部品を半田鏝で綺麗に取るのは大変なので…。

そのまま半田鏝をしばらく当てて、チップダイオード自体を焼いてしまったとか。
…なるほど、そのように“壊す”事なら、私も得意ですから。


ウチで今、1200MHz帯のWIRES-X、音声デジピーターで稼働しているTM-833は、こうしてTSQ信号を取り出して、HRI-200に入力しています（VDR-100はトーンスケルチ内蔵）


TM-833でトーンスケルチ運用を行うには、CTCSSユニットが必要。ヤフオクでは定価以上の値が付いているなんて…

さて…。
取り出したスケルチ信号。
TM-833の場合、ただ取り出せばいい訳ではなくて、

• スケルチが閉じている→約5V
• スケルチが開いている→約0V

更に、TM-833の電源を入れた時に、一度、トーンが乗った電波を受信させて、やっとトーンスケルチと連動する、と面倒です。
つまり、停電で電源が落ちて、復旧した時はそのままですと、データ信号が出っぱなしになってしまって、WIRES-II時代の時は、私も大きなルームに無変調を流してしまった事がありました。

では、この反転されているスケルチ信号。
TM-833には“逆トーンスケルチ”機能はありませんから、そのままでは行けないので、

これをトランジスターとかを使って反転させた“スケルチ信号”を、音声デジピーター装置やHRI-200へ送る事が出来ればいいのかな

以前、WIRES-II時代に作って頂いた、74LS14を使ったもの。
5Vの電源が用意できて、TM-833から取り出したスケルチ信号を、74LS14で反転させて、それを、スケルチ信号と利用すればいいだけなのですが…。



メモ書き程度で、ちょっと回路図（って言えない）っぽく書いてみました。


電気にお詳しい方や、私の弟に見せると文句を言われそうな図ですが…。
あ、多分これ、どこか間違っているかもしれません。


例え、無事にトーンスケルチ運用が出来るようになっても…。
まだ課題があるんです！

TM-833の場合、DATA端子やMIC端子から取り出した音声は、高音が強調されています。
これで使えない訳ではありませんが、やはり耳障り。

音声デジピーターのスピーカー入力に、0.1uFセラミックコンデンサーと可変抵抗（5KΩ）で高音カットフィルターを入れればいいのですが…。

面倒くさい…。



TM-833でトーンスケルチを使ったスケルチ信号が取り出せる事は、ADS-SR1でも有用なので、冒頭の4、5について、「もっと簡単に出来た（出来る）よ〜」「他にもっと良い方法があるよ〜」と、“優しく”教えて頂ける方がいらっしゃったら嬉しいです。


WIRES-II時代に作って頂いた、TM-833とHRI-100の間に入れていた高音カットフィルター。これを音声デジピーターに応用しようかな、と…

○月○日、某涼しい日…。
某所で…。
バ…バレバレ


他に先客が居たので…。独り言を言いながらハンディ機を持って歩くのは、ちょっと気が乗らず…

さて…と…。


DATA端子は、［PTT］がある方のバンドの音声しか送受信できないので、1200MHz帯に430MHz帯（または逆）の音声が入る事はありません

周囲は民家も無い、山奥なのです。
当然、144/430MHz帯でさえ何も入らないと思われる場所なのですが…。



を運用する事が可能。
と、当然…。こんな山の中では…と…飛ばなさそう〜。


DATA端子（上）に音声デジピーターを接続。下は壊れたMC-45を、フレンド局から頂いたLANケーブルで直したもの

もちろん、モービル走行中も稼働させる事が出来ますが…。
現時点では、DATA端子の接触があまり良くないのか、よく誤作動して勝手にデジピートしてしまいます。



まだまだ改善の余地がありますが…。
取りあえず、半固定で使う分にはいけるかもしれません。
先日、私なりに下手くそで作ったUSBの電源は、まあ調子が良かったので、良しですか。

ずっと前、あるJAコールのOMさんから頂いた音声デジピーター装置を、車載のTM-833に取り付ける為に、いろいろ調整してみました。


先日、電源をUSBケーブルで供給するように私なりに仕上げて、今回は仮接続を少し強化したり…

一時期、1200MHz帯の調整修理の為に、車載のTM-833Sを取り外していたり、毎日暑くて、疲れて帰宅して何もやる気が無かったり…。
せっかく頂いたのに、殆ど手つかず状態で申し訳なく思っていたのですけどね。

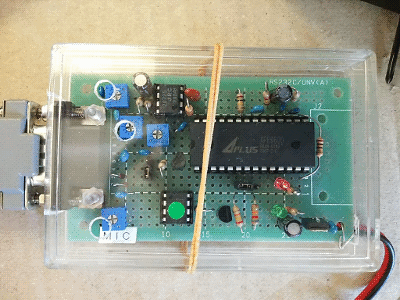

一部オリジナルと違う部分があるそうですが、動作は全く同じ。このロットは、APR9600 BAX8-0139ですが、どうやら問題は無さそう？

最初はたまに誤作動すると思われていたのですが…。
どうやら、テスト用のTM-733GV(L)のDATA端子に接続する時に接触不良だったようで、何度かケーブルを抜き差しして、


とやってみたら、良くなりました。



TM-733/833のDATA端子やマイク端子から取るスピーカー出力は、高音が強調された音声になるので、本来は音声デジピーターのスピーカー入力に、0.1uFセラミックコンデンサーと可変抵抗（5KΩ）で高音カットフィルターを入れればいいのですが…。

ちなみに、ダミーロードに接続して、OMさんが同梱してくださったマニュアルを参照しながら、MICとSPのバランスを調整してみました。
テスト音声（20秒）

いつもの調整方法ですが、直接波と音声デジピーターに送信してデジピートされた音量が同じくらいになるように調整し、かつ、50msのDTMFを送信して、オウム返しされた電波でも、正常にデコードできるようなら、音量調整はほぼOKとなります。



取りあえず、1200MHz帯でポータブル音声デジピーターが出来るようになりました。
今は暑いのであまりムセンもやる気しませんが…。
涼しくなったら、移動運用しまス。

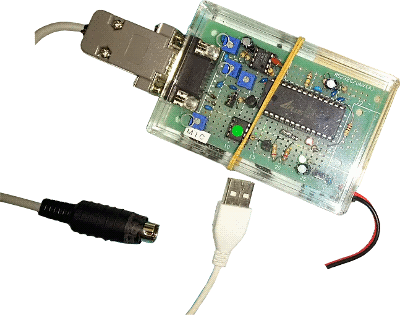

ずっと前、あるOMさんから頂いた音声デジピーター装置(*1)。
たまに、固定のTM-733GVLに接続して試していたのですが…。


貯金箱の近くに置いておいた、壊れたUSB扇風機を見て閃いたゾ〜！

元は“短いカーチャンクでアクセスすると、ハングアップしてしまい、送信しっぱなしになってしまう”と云う現象が、たまに起きる感じでした。
しかし、ここ最近、動作は異常なかったり、快調だったり

以前から、これを車載のTM-833Sに接続して、“ポータブル音声デジピーター”として使えたら面白いなぁ〜、と思っておりました(*2)。

しかし、幾つかの難問がありますが、まず電源をどうしようか悩んでいました。
と云うのも、クルマで移動運用する事もあれば、おウチでも使ってみたい(*2)。
そんな単純な問題は、皆さんならいろいろ解決策やアイデアを思いつくでしょうけど…。
何しろ、人一倍ドタマが悪い私なものですから、自分なりに模索していました（別に自分を謙遜している訳ではなく、本当に理解が遅いんです）。


テスターで通電を確認して極性を調べなくても、DCモーターにそのまま繋がっている線を見れば分かるので…

そこで思い付いたのが…。
私はシゴトの移動が長い時に、クルマでスマホやデジカメでシガライターソケットから電源を取って、そのままUSBソケットに繋いで充電しているのですが、5Vあれば音声デジピーター装置も動くんじゃないかな、と思いました。

単純に電源供給用のUSBケーブルが欲しいだけなのに、わざわざお金を出して買うより、家に何かないかな、と探していました。

ずっと前、私の部屋のキャビネットを、暑い時にUSB扇風機で軽い換気をしていたのですが、連続稼働させていたら、そのうちにモーターのベアリングがオイル切れで焼き付いて回らなくなってしまいました。

確か数百円のシロモノなので仕方ありませんが、どうせ壊れて動かないので、そいつのUSBケーブルだけを頂戴する事にしました。


確か普通は5V、500mAの筈…。これくらいあれば十分でしょうし


何てこった！　既存のスイッチと基板をそのまま使おうと思ったのですが…。ご丁寧にボンドでガッチリ付けられているので、取り出せないんです！　スイッチも、ON/OFF→ボリュームで可変するのですが、返って煩わしいので、やはり要らないや〜！


あ〜あ。最初から直接、繋げば良かったのに…。パソコンのUSB端子に接続したら動作開始です

当たり前ですが、お！　動く動く！
後はTM-833のDATA端子に接続すれば、そのまま音声デジピーターを稼働できます。
しかし、例の高音カットフィルターを入れていないので、音質は最悪です。
後、CTCSSユニット（TSU-8）も装着済みなのですが、TM-733/833は、例のトーンスケルチ信号を別途取り出す必要があるので、現状ではノー・トーンで動作です。

1200MHzで移動の一時的な運用なら、別にトーンスケルチなしでも問題はなさそうですが…

先月辺り、シゴトの話で「もしかしたら、千葉県外、遠くの案件もお願いするかもしれません」と、カイシャからご連絡を頂いたのですが…。

“しばらく、ウチを離れるとなると…。音声デジピーターで遊べなくなるのは、つまらないなぁ”と、前から想像はしておりましたが…。
私もあるOMさんのように、シゴトの長期滞在先で音声デジピーターを運用してみるのはいいかな、と思っておりました。


昇圧回路で1.2V並列4本→5Vに昇圧、5V仕様のVDR-100とDJ-G7。計算では、この組み合わせで、6〜8時間以上は動作すると思います

現在、千葉県は、(29)、50、144、430、1200MHz帯、更に351MHzのデジタル簡易無線、特小まで有志による音声デジピーターが運用中です。
私も他所の県の方とお話しすると、たまに事情をお話しするのですが…。訊くと「面白そう」と、それだけで終わっちゃうんですけどね。

もし、私が長期不在の場合、当然、ウチのTM-833+VDR-100(HRI-200)は電源を落としてお休みになりますので、カモガワの1200MHz帯は、近くの嶺岡山局以外、本当に何も入らなくなってしまうかもしれませんが…。
他所の街で、1200MHz帯を運用して、1.2ギガ好きな方とお知り合いになる事が出来れば、それはまた嬉しいものです。


例えば、旅先のホテルでポータブル運用の簡易音声デジピーターとか？



今回は飽くまでも、仮説ですが…。
別に旅行先でなくても、私が普段、シゴトへ行く日帰りの旅先だって良い訳ですし。
ただ、装置一式を一時的に置き去りにするより、出来れば常に自分の近くに置いておきたいので、持ち運ぶ都合で、コンパクトにしたかった訳です。

1200MHz帯にアクティブなOMさんから見ると、貧弱なアンテナの運用で不満を言われそうですが、荷物が無線の運用だけなら、八木アンテナなども同梱したいところ。
逆に、八木アンテナなどを使ってアクセスして頂けたら、また嬉しいかと思いますけどね。


1200MHz帯が何も聞こえない場所で、例えば“JQ1ZMY/7”で運用するとか…（※画像はイメージです）


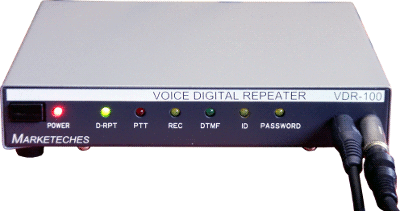

ポータブル仕様のVDR-100とDJ-G7を収納したバッグ。これを見晴らしが良い場所に置いておくのもいいかも？

実は長いトンネルで1200MHz帯の伝搬実験をしたいんです。
千葉県南部は、交通量やトンネルの長さ、不気味さ、安全性などから、あまり良い隧道さんがありません。

例えば、坑口と坑口が見通しが利かないトンネルで、1200MHz帯の方が有用、と言われている事を、実際に試してみたいと思いましてね。
