# 2023年4月19日(水)

ここ最近、私が地元に戻れば、いつものフレンド局との長い交信が始まります。


うちの近くの音声デジピーターは、無線機のトーンレベルに依存しますが、最低でも1秒以上のキャリアー入力がないと作動しません

昨夜、また別のフレンド局{注10}が、再三ブレークを入れていただいたのですが…。
地元、カモガワのフレンド局{注34}{注9}と、田んぼの畦道（あぜみち）を歩いている私の0.3Wの電波{注6}でさえも強力で…。

FM変調の弱肉強食の性質で、ブレーク波がかき消されてしまったようです。ごめんなさい！
基本、私たちはブレーク、ラウンドQSOを歓迎しますので、今回は大変失礼しました。



さて、今回はまず…。
いつもの438.02MHzの音声デジピーター（JM1YUK）のお浚（さら）いからです。

無線機の周波数を、438.020MHzに合わせます。
トーンスケルチを、67.0Hzに合わせます（※トーンエンコーダーのみでも可）。

周波数を合わせて、最低でも1分以上、そのまま受信。
使用中かどうか、良く確認してくださいね。

ここで、PTTキーを最低でも、1.5〜2秒ほど押しつづけて送信して離してみてください。
よく、せっかちな人で、ちょこん、ちょこん、とかやっても動作しませんよ〜。

すると、約1秒後に山頂の中継局から、あなたが送信したものが録音されて、そのまま返ってきます{注3}。

この時点では、JARLのレピーターと同じく、カーチャンクです。



そう、JARLのレピーターとは違い、438.02MHzの1波だけで中継します{注4}。

“一度、山頂の中継局で蓄積（録音）した後に再送信”しますので、多少の慣れが必要です。
しかも、一度に録音できる時間は、なんと30秒（実際は約28秒）です！

スマホ本体の伝言メモの1分でさえ、何を話せば良いか躊躇しますが、その半分じゃないですか。

再度、申し上げますが…。

“慣れ”ですので、失敗しても恐れずに、どんどんチャレンジしてください。
使い慣れているフレンド局も私も、未だに失敗する事は多いですよ（笑）。


アクセスする局の電波が十分強いのに、「REC」のLEDが一瞬消える。つまり、正常に全て録音されていないという事です

まるで初心者向けみたいな書き方になっちまった（笑）ですが…。
今回は、改めて注意点とお願いを書きたいと思いましてね。

実は、この438.02MHzに限ってですが──。
大きな声で喋ると、たまに録音が途中で失敗する事があるんです。

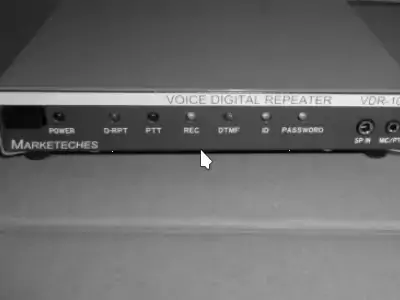

その様子を再現したのが、上記のVDR-100のアニメーション動画です。

慣れている私ですら…。
“あ、マイクゲインが高過ぎて、途中で落ちちゃった〜”
なんて、しょっちゅうですから。

まぁ、要するに…。
もちろん、蚊の鳴くような小さな声で話すとかではなくて、ある程度、強い電波でアクセスした時も、録音された内容が途中で途切れたりする事があったら──。

それは、まず、マイクゲインが高いため、トーンが検出できなくなったとお考えください。

つまりは、60〜70パーセントくらいの、聞きやすいレベルで送信すれば、途中で落ちる事が無くなるでしょう、という事です。

後もう一つは…。

稀に、PTTを離した直後に「プー」という音が返ってきて、中継されない事があります。

これは、機械が人間の声をDTMFの「＊」と誤認識してしまう事が原因です。
つまり、DTMFの「＊」は“録音キャンセル”のコマンドなんです。

この場合、もう一度喋り直すか「あ、エラーでした。どうぞ」と相手にマイクを渡してあげてください。

他には、“音声デジピーターに興味があるが、声を出さないのは、もったいない”と。

いやね。
せっかくアマチュア無線の免許を持っていても…。
素晴らしい技術や知識もお持ちでも、以外に“喋る方は苦手”という人ばかりで。

どんどん使ってもらった方が、いいんじゃない？

まぁ、人によって、誰々と合う、合わない、苦手…など、仕方ない問題はあるかもしれませんが…。

基本、私が居る限りで、テスト目的でアクセスしても文句は言いません。

むしろ、東京の豊洲辺りでアクセス出来ただの、銚子のどこそこでアクセス出来ただの、新島で聞こえただの、いろいろレポートいただいた方が、皆さんも嬉しいじゃないですか！

「リピーターチェック…こちらは、○○です」

うん。
大歓迎っ！

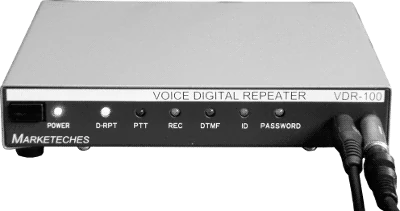

ちなみに、VDR-100という装置を使っています。
詳細は、2016年3月7日の記事もご覧になってくださいね。

ちょっと前に、東北地方のフレンド局にお電話でお話した、VDR-100。
千葉近辺のローカル局では、もう皆さんご存知の装置ですが…。

実はこの装置、今でもヤフオクで数年に一度しか出品されない希少なモノ。



…先日のコト。
何だか疲れて…ボーっとしながら、ネットを検索していました。

いや、別に何が欲しい、とか、ではなく、ただボーっと音声デジピーターについて検索していただけなのですけどね。


それで、あるサイトに何とVDR-100が、ヤフオクより少し安く、しかも、付属品が全て揃っている状態で出品されていました。

“おっ、いいじゃん…”

と思って、サイトをよ〜く見ていると…。
いきなり、警告が出ました！



もちろん、この警告は偽広告の警告ではなく、本物の警告。
常駐しているウイルス対策ソフトの誤検知も稀にありますので…。

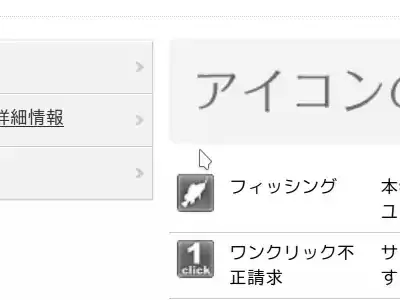

ちょっと気になって、『サイト安全チェック』で検索、いくつかのサイトで対象のURLをチェックすると、1つだけ「安全」と出ましたが、他の幾つかのサイトでは「危険」との判定が出ました。

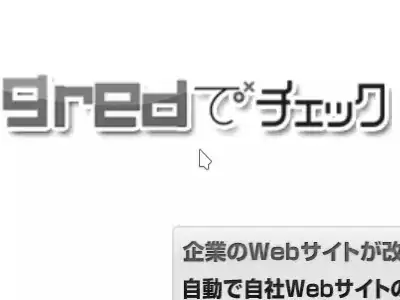

怪しいと思ったサイトは、事前にオンラインで調べてからアクセスしましょう（※画像はイメージです）

もう、ここでアクセスした時点で、慌てても仕方ないので…。
どのような危険の内容か、落ち着いて良く見てみますと、どうやら“フィッシング”の危険性。

つまりは、カートに入れて個人情報を入力したらヤバイ、と云ったものでしょう。
“このウェブサイトの観覧は避けることをお勧めします。”とあるように、ここでブラウザーを閉じれば良い感じでしょうか。




お〜、アブネ。危ない、危ない。
果たして、対象のサイトが本当にフィッシングの危険性があるのか、どうも良く分からず。
ちょっと変わったドメインで、それを見ているのか…。

判定にも、“違法な危険な商品を…”なんて出ていましたが…。

VDR-100は国産の無線機の付加装置ですし、昔はCQ誌にも広告が出ていて、ハムフェアーでも売っていたくらいのものですので、危険だの違法だの判定されてもおかしいじゃないですか（汗）。



ま、危険と云えば…。
VDR-100のバックアップのリチウム電池をショートさせると危険ですが、そんなアホタレの事をする人は居ないでしょうし…。



…でも、VDR-100は欲しいな。

今は幾らでも音声デジピーター装置はネットで簡単に入手できるし、私も多機能・高性能のADS-SR1を持っているのですが、VDR-100は今も魅力。


う〜ん…。
多分、誤検知の可能性もあるのでしょうけど…。

複数のサイトチェックやウイルス対策ソフトが「危険」と判定を出しているので、やはり手を出さない方がいいでしょうね。


まっ、ちょっとコーヒーでも飲んで、ゆっくり落ち着いてみましょ〜〜（場所：37.082369,140.013067 {203 271 478*17}／※画像は本文と関係ありません）

2019年3月にポータブル仕様のVDR-100の故障で、弟に修理の為に預けっぱなし…。



シゴトでイバラキ方面に行く時までに直ればいいなぁ、と思っていたのですが…。
どうやら、今回はちょっと重傷らしくて。
弟は毎晩、とにかくVDR-100を分解して、4層にもなる基板の裏まで回路を追っかけていました。

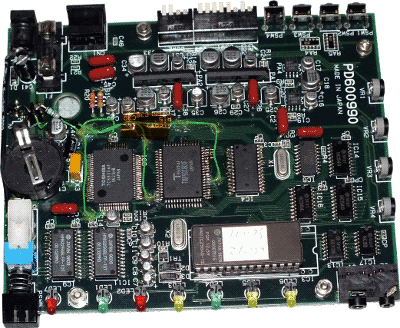

私が3台目入手したこのVDR-100は、確か石川県の方から譲って頂いたもの。基板の配線も、既存の2台と改良されているようです。最初は電源すら入らない壊れていたものでした

SRAMバックアップ用の電池がすぐに消耗してしまう原因は、どうやら録音・再生用のICが経年変化などで壊れているのではないか、と云う事です。
壊れた時点で、私なんぞはもうお手上げですが、弟は朝飯前のような平気な顔をして、半田鏝やテスターなどで、基板の裏まで“楽しそう”に見ています。
…そんなの、よーく分かるなぁ、って感じですが。

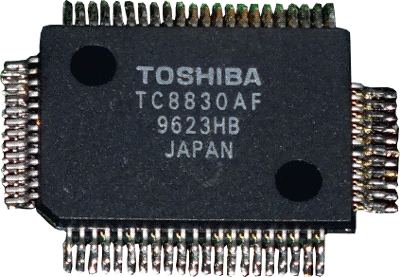

今回は、一番肝心なコイツが壊れた模様。このICは、今となって入手困難で…。1つだけでも、凡そ1万円くらいするとか？

同じ双子でも、私とは全く違うので…。
そんな弟と対等に話が合う人が居れば、もっと面白いんじゃないかな、って思いますけど…。
「茨城へ行っているんなら、見つけてこいよー」ですって〜。

ちなみに、最近は弟と話す度に「VDRだ！　VDRで忙しいだ！」と、やたらVDR-100の事ばかり言うほど、ハマってしまったようで…。
どうやら、音声デジピーターとして使うとかより、弟が幼少の頃から馴染んでいるZ80系CPUで構築されている回路を見ていると楽しいそうです。

そのうちに、PICとは違った方法で、VDR-100と似たようなものを造りたい、といつも言っています。



今はADS-SR1のやSR-112など、海外製の同じような高性能なものが、比較的簡単に入手できるようになりましたが…。
もともと国産だったVDR-100を知っている人は、今でも根強い人気があるようです。

弟からずっと、「研究用に壊れたやつでもいいから、VDR-100があればいいなぁ…。今あるやつ絶対に貨してくれないでしょ」と言われていたのですが、今は弟の研究用に預けっぱなし。
…VDR-200でも造っておくれ〜。


“愛宕山”って、ウチの近くにもありますけど…。結構、あちこちあるようですね

4月はイバラキ県よりチバ県でシゴトしている方が多かったのですが…。
イバラキ県の田舎の方、私の故郷と似ている方へ、また行きたいなぁ、と思っています。

2月くらいに、イバラキ県のある田舎の方へ行った時…。
高い山々とのどかな田園風景が広がる場所を初めて見た時、「あっ」と思ったほど。
どこか懐かしい、私にとってとても癒される場所がありました。


これは2月の写真ですが…。今は新緑で綺麗なのかな？　この山の向こうは、確かトチギ県!?

当時は、シゴトをさっさと済ませて、“さぁ、山さ行くべ〜！”と計画していたのですが…。
山の上から1200MHzのポータブル音声デジピーターでフレンド局と交信できればいいなぁ、と思っていたんです。

しかし、見知らぬ初対面の女性と1時間以上も話し込んでしまって、次のシゴトに間に合わなくなってしまったので、結局、山どころではなくなった訳でした。


1200MHzやっている人がまず居なそうな田舎で音声デジピーター…。今の私の家近くと全く状況が同じ！

…で、何で話し込んでしまったのか、と言えば、ただ単にお茶やお菓子をご馳走になったから。すぐ帰る事が出来なくなって、そのうち、いろいろ田舎の世間話をした訳ですけどね。

「えっ、カモガワからここまで来たの」

まぁ、お話を訊いていたら同じ田舎の事情が分かって、また懐かしくなったと言いますか…。
帰りはお見送りまでして頂いて、“また来てくださいね”とまで言われたのですが、またいつか行ってみたい、忘れられない場所が出来てしまいました。

…そう言えば、近くにアマチュア無線やっている家があって、大きなタワーも建っていたし〜。
“また行く”材料はいくつかあるのですが、遠すぎるのと、チバよりイバラキはガソリンが高いのが何点。




そして、またリベンジでイバラキの田舎へ行った際には、前に行けなかった山に登って…と考えていた中、VDR-100が壊れたので困ったものでした。

ですが、今月も来月も、再来月も、イバラキ方面へ行くと思いますので、DJ-G7＋ADS-SR1の組み合わせで持参の予定ですが、他にもどこか高い山に登って、1200MHz帯の音声デジピーターを稼働させて、運良くフレンド局と繋がればいいなぁ、と思います。



ちなみに、約400Kmの旅を終えて地元に帰ってくると…。
逆にイバラキの田舎が恋しくなってしまったり。

私にとっての“有効射程距離”が、広がった感じ。
でも、カモガワって遠すぎだよぉ〜。

2019年3月21日(木)〜2019年4月24日(水)

先月、私のブログをご覧になった方から、突然に1通のメールを頂いたのですが…。
詳しくお話をお訊きしましたら、同じくVDR-100をお持ちで、つい先日まで稼働させていたのに壊れてしまった、と云った内容でした。


DJ-G7と1.8Vから稼働できるように改造（してもらった）VDR-100。知る人のみ価値を知っている“オモチャ”

そんな私も、ポータブル仕様のVDR-100を、イバラキ県方面へシゴトで行く時にはいつも持参して、1200MHz帯の音声デジピーターを移動しながら稼働させていました。

ところが、3月頃からおかしい事に気付きました。
何と！　毎朝、起動する度に、今まで設定したパスワードやID、トーンの設定などが全てリセットして、初期状態になってしまうのです。



毎朝、パスワードを設定、トーンを88.5Hzに変更、IDを登録して、後は一度も本体の電源を切らずに一日稼働させれば良いのですが…。
流石に毎朝、セットアップするのも面倒ですし。



そうなると、私の知識レベルで疑うのが、このバックアップ電池。
単純計算で約4〜5年は持つ筈なのですが、今回は2週間くらい経つと、新品だったボタン電池の容量が無くなってしまう。


ついこの間、コンビニで新しいCR2032を買ったばかりなのに…。もう殆ど容量が残っていないなんて！

そこで、弟に診て貰ったら、電源を切って主電源からこのバックアップ電池に切り替わる時に、一時的に電流が多く流れている、と云った故障が分かりました。

そんな訳で、当面は弟にVDR-100を預けていますので…。
もう、かれこれ、一ヶ月近くは、ポータブル仕様の音声デジピーターが出来なくなってしまいました。

今、ウチで144/1200MHzで稼働中のうち、144MHz帯の音声デジピーターは殆ど利用されていないので…。
144MHzの方で使用しているADS-SR1を一時的に持ちだそうかな〜、と思います。

2016年8月23日(火)、嶺岡山のJM1YUK局舎へ行って参りました。
昨日、南房総は台風9号が通過したお陰で、雨風が吹き荒れておりました。
本日は点検と、1296.34MHz・音声デジピーターの音声を調整しに行って参りました。


JM1YUK局舎へ向かう途中、嶺岡中央林道2号線の様子です。杉の葉や木の枝などが路面に沢山落ちていました

想像はしておりましたが、林道の路面は風で飛ばされた木の枝や葉などで荒れ放題…。
林道を走行中、ワタシのツインのバンパーや車底に、落ちている木の枝がボコボコ当たるし〜。



無事に、JM1YUK局舎に到着。
RBBSや438.02/1296.34MHzの音声デジピーターは昨日から正常でしたが、本日は小屋の外観やアンテナを目視確認しました。


風の影響を受けやすい50/144MHzの八木アンテナ、避雷針の下にある144/430/1200MHzのGP、無事なようですね

局舎は落ち葉が付いているくらいで、殆ど目立つような傷や穴などは無いようでした。

外観の無事を確認したら、今度は1296.34MHz・音声デジピーターの変調を再調整です。
2016年8月14日の記事で書いたように、自宅に戻ってアクセスしたら、少し（少しどころではない？）過変調ぎみでした。


1296.34MHzで使用しているVDR-100、変調の調整を行っている最中の様子です

毎回、VDR-100の音声調整は苦労します。
先日、取り替えたTM-833で再調整を行ったのですが、いまいち具合が良くありませんでした。

と言いますのは、前回、再調整を行った際、局舎内の冷却ファンがフル稼働ですので、無線機のスピーカーから出る音声をきちんと聞けなかった為でした。

そこで、今回はヘッドホンを持参。


1296.34MHzで使用しているVDR-100。どうやら「AF-IN」が高かったようで再調整。この微妙な位置で50%以上も違いが…！

DJ-G7からDTMF音を送信。
それを、C710で受信。今回は、スピーカーからの音声を聴くのではなく、ヘッドホンで、直接波とVDR-100からデジピートされる音声の違いを細かく聴き分けます。

出来るだけ直接波とデジピートされた音声が同じくらいの音量になるように調整です。
更に、C710のページャー機能を使って、デジピートされた50msのDTMF音で毎回正常にデコードされてスケルチが開くか試験をしました。

つまり、サンプルレートは低いものの、VDR-100経由で50msのDTMF音を復調できるようであれば、原音に近く過変調で波形が崩されていない、と言う事ですね。

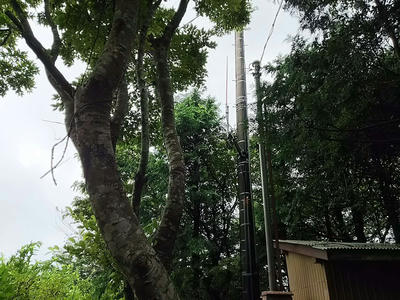

431.34/1296.34MHzのGPは森に囲まれております。飛びを犠牲にした代わりに、強風から守られているような感じでしょうか？

今回もなんだかんだで…。
VDR-100の音声調整をしていたら、1時間以上掛かってしまいましたヨ。
取り敢えず、これで様子見でしょうか。

本当に限られたエリアでしかアクセス出来ませんが…。
1200MHzに出られる方は、ぜひお試し頂けたら幸いです。
何卒、よろしくお願いいたします。
