2015年9月17日(木)の記事で書いた、ADS-SR1。
その後、2015年10月2日(金)の記事でも書いたように、私のとんだ不注意でADS-SR1を壊してしまいました…。
結局、その壊してしまったADS-SR1は蘇生する事が出来ず、後、2015年10月29日(木)に新しく入手しました（手数料などを含めて2万円くらい損をしたが）。


DJ-G7とADS-SR1をCommon HT to RJ45 Cableで接続したのですが、PTTスイッチが働きませんでした…

新しいADS-SR1はもう手元にあるのですが、ずっと使用せず、部屋のキャビネットに箱ごと入れたままで放置していました…。

昨年の11月からシゴトが多忙だったのもそうですけど…。
ちょうど、（中古でもいいのですが）2.5mmステレオミニプラグが我が家に無かったのです。
弟が通販で何か部品を注文したついでに、便乗して買うつもりだったものでして…（たった100〜200円程度の部品一つで、送料の方が掛かってしまいますので）。


2.5φステレオミニプラグ、3.5φモノラルプラグ、抵抗（10K）、コンデンサー（10μF）が揃った…

最近のハンディ機は4極タイプが主流になりつつありますが、VDR-100とDJ-G7をEDS-14で接続する事と、他にもADS-SR1をC710にも接続して使う都合も考えて、敢えて2.5φと3.5φプラグで配線しようと考えました。





他の用事もあったので、すぐに完成できませんでしたが…。
一度、配線も完了してDJ-G7とEDS-14、ADS-SR1を接続してみたのですが、出来上がった線を、EDS-14に3.5φモノラルプラグ、2.5φステレオプラグと接続すると、DJ-G7がずっと送信状態になってしまいました！


新品を2つに切ってしまうのは勿体ないので…。我が家にあった中古のRJ45ケーブルを用意しました

何度やっても、ケーブルを繋ぐとDJ-G7がずっと送信状態になってしまうのです。
配線も合っている
抵抗が10Kではいけない
困った困った…。分からない…。

…夕方になって、改めて確認してみましたら…。
RJ45コネクターの配線が全く逆順に配線していました!!

く("0")>なんてこった！！


取りあえず、まずハンダ付けして、テスターで通電確認。まだ仕上げではありませんけど…

…とんだおっちょこちょいです。
今回は持ち合わせのRJ45ケーブル（Bタイプ？）配線を、虫眼鏡で色を、テスターで通電も確認しながら作業をしましたが、最初のコネクターの上下を間違えたお陰で、とんだミスをやっちゃいました〜。

改めて調べてみましたら、下記のようになりました。

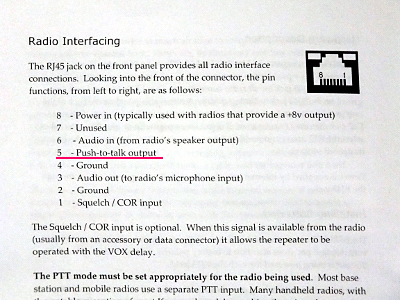

以下はADS-SR1のマニュアル、5ページ上の図と英文説明も参照してください。

1. スケルチ／COR入力（今回は使用せず）：橙白
2. グラウンド：橙
3. 音声出力（無線機のマイク入力）：青
4. グラウンド：緑白
5. PTTスイッチ：青白
6. 音声入力（無線機のスピーカー出力）：緑
7. 未使用：茶白
8. モービル機などの+8V電源供給（今回は使用せず）：茶

DJ-G7にADS-SR1に接続、オウム返しやDTMFで各種設定が出来たー！

ADS-SR1の設定はDTMFで行いますが、これが想像以上に多機能！
例えば、通常のシンプレックス・レピーターとして動作させるのはもちろんですが、一度、再生した内容を、もう一度再生させる事が出来たり…。

マニュアルが英文なので、私はまだいまいち理解できない部分がありますが、心配していたIDもCWで送出できるし…。
音声もDJ-G7に接続して無調整でちょうど良い感じですし…。

またいろいろ調べてみます。

2015年10月28日(水)の夕方…。
WIRES-Xの#22146ルームで、JP7GUC局とADS-SR1の噂をしていました。
2015年9月28日(月)の記事で書いた、10月5日(月)の再追加分が、10月28日(水)に到着予定でした。

「今日辺り届くのかな？　まだかな？」
と言っている時に…。


荷物追跡を見たら、ちょうど“お届け先にお届け済み”に変わりました！

ちょうど、フレンド局分のADS-SR1が届きました！




前回、私に届いた時はマニュアル（英文）も少し紙がくしゃくしゃでしたが、今度はフレンド局分は綺麗でした


2015年9月27日以来、約一ヶ月後にADS-SR1が届きました（※今回は未開封の為、画像は9月27日のもの）

もちろん、未開封のまま…。
この記事がアップされた本日中に、フレンド局に発送いたします。
もう少々、お待ちになってください。

ここ最近、音声デジピーターの話題ばかり…。

昨夜も、南房総市のフレンド局と、ウチの近くの山に有志が開設されている、430MHz帯の音声デジピーターを使ってお話ししました。

ですが、私としては、本当なら音声デジピーターにご興味がある方、または、普段、音声デジピーターを使った交信に慣れている方が、今度は実際にご自分で開設して運用できる事。
地元のみんなで、音声デジピーター局をパソコンで構築してでも、ADS-SR1を使ってでも、実感して頂ければ嬉しいと思っております。

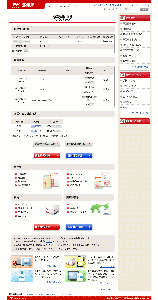

そんな中、私がADS-SR1をお願いした、ラジオパーツジャパンさんが、皆様の為にADS-SR1の取扱いページを作成してくださいました。


現在、国内でADS-SR1を扱っているお店が他には無いので…。これはとても有難いです!!

店長さん曰く、『RPT各局様にQSPいただければ幸いです。』との事でした。

ADS-SR1そのものや、シンプレックス・レピーターについては、存じていらっしゃらないとの事で、ざっと翻訳して頂いたものを載せて頂きました。
どこかおかしい部分があったらお知らせください、との事でした。

ADS-SR1が欲しい方は、ぜひラジオパーツジャパンさんにお問い合わせくださいね。
とても親切で、良心的。私もお願いして本当に良かったと思っております。

もちろん、他にも国内で入手できない、海外のアマチュア無線機器も、多数、扱っていらっしゃいますので、私もまたお世話になりたいと思っております。

ラジオパーツジャパン
http://www.radio-part.com/

ADS-SR1 ショッピングカート
http://www.radio-part.com/ca129/419/p-r129-s/

先日、2015年9月28日(月)の記事で、嬉しげに書いたADS-SR1ですが…。
2015年10月2日(金)、逝ってしまいました。
…嘘ではなく、本当です！

詳しく書きますと、ADS-SR1本体に充電式電池を入れて持ち運びしたいと思って…。

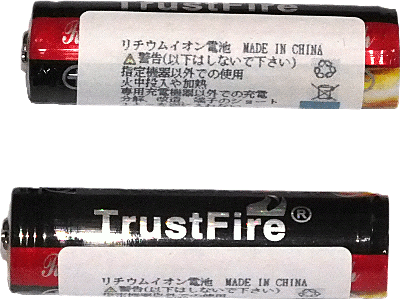

わざわざ、14500型リチウムイオン電池（充電式）2本と充電器を購入。

いざ、ADS-SR1本体に入れて、DJ-G7に接続すると…。
音声を受信すると、本体のRJ45ジャックのLEDが点灯したので、「あ！　使えるぞぉ〜！」と思って、そのまま、10秒も経たないうちに、何か様子が急変してきました。

何と！　RJ45ジャックから煙が出てきたではありませんか！！！



先日、まだ新品で正常に動作していた頃の中身

今回、壊してしまって、慌てて中を開いた時の様子。どこが焼損しているか分かります？

慌てて、14500型リチウムイオン電池（充電式）2本を取り出して、ADS-SR1を確認すると、焦げ臭い匂いが…。
当然、DCプラグから12Vを入れても動作しなくなってしまいました!!



中を開けて確認すると、winbond製の“25Q128FVSG”と云うフラッシュメモリーの1つが焼損していました。



やっちまった…。

滅多に入手できないモノを、2週間も経たない、しかも1度しか試していないまま、私のとんだ不注意で壊してしまいました。
幸い、他人のADS-SR1でなくて良かったのですけどね。


基盤の裏まで目視で確認してみましたが、どうやらフラッシュメモリーだけ焼損した感じかもしれません

どうしたのか、と申しますと…。
“Operates from two AA batteries or external 4-28 V DC supply”
“Use fresh alkaline or lithium batteries, …”
を誤解して読んでいました。



つまり、単3型1.5Vリチウム電池×2で使うものを、わざわざ、14500型リチウムイオン電池（充電式）2本を入れたのが、そもそも大きな誤り。

本来3Vを7.4Vで入力してしまったのです！
そして、DC 4〜28Vは“外部電源”のみ対応で、本体に収納する電池ボックスからは、3V仕様だと云う事。


14500型リチウムイオン電池は、単三型（AA）と全く同じで、電圧が3.7Vなので、私のような間違いには十分ご注意ください！

winbond製の“25Q128FVSG”と云うフラッシュメモリーを交換すれば、復活するか分かりませんが…。
さて、どうしようかなぁ〜。

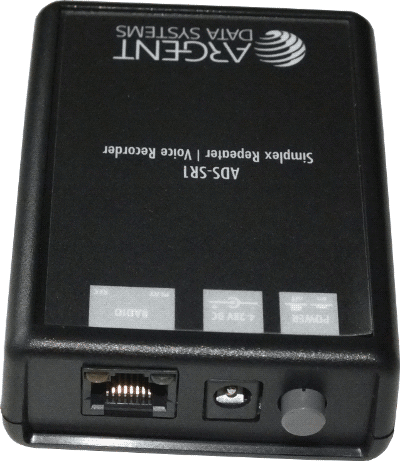

昨日、2015年9月27日(日)の記事で書いたADS-SR1。

まず、早速、電源を入れたいところですが…。
最初、手元にあるエボルタ2本を、ADS-SR1の電池ボックスに入れてみようとしたのですが…。

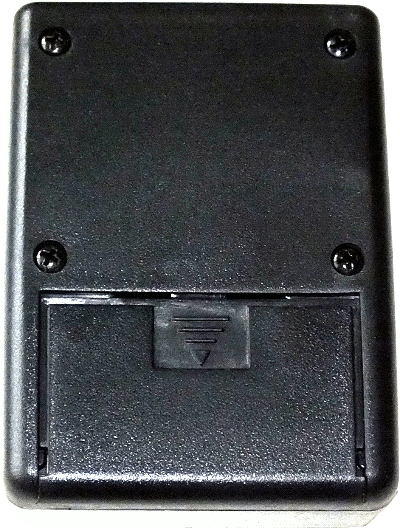

ADS-SR1の底面の電池ボックスの蓋が外れないんです。
マイナスドライバーを突っ込んで、無理矢理グイグイやれば良いのでしょうけど…。
まだ買ったばかりの新品なので、少しの傷だって付けたくないじゃないですか！

…それなら、裸にしちゃえ〜（笑）。


普通のプラスドライバーで、4本のネジを外すと、簡単に開く事が出来ました


CPUはフリースケール・セミコンダクタ製、8ビットのCPU“MC9S08AW”が使われています

そして、ADS-SR1の電池ボックスにエボルタ2本を入れて、DJ-G7に接続して試してみました。
…あれ
反応がありません。

なるほど。
“新品のアルカリ電池またはリチウムイオン電池を使用してください”と、マニュアルに記述がありました(*1)。


VDR-100と同じDCプラグ（中心がプラス、外側がマイナス）がそのまま使えました（DC 12V）

動作電圧がDC 4〜28Vらしく、エボルタ2本では満充電でも2.4Vなので、ダメなようです。
アルカリ乾電池ならギリギリ動作するのでしょうか

ADS-SR1の取説（英語）を見ても、まだ良く分からない部分がありますが…。
初期設定はVOX動作のようで、そのままハンディ機に接続しても使えるようです。
しかし、受信動作は出来るのですが、DJ-G7のPTTが自動でオンになりません（録音後、手動PTTキーを押せば音声が乗って送信される）。



どうやら、Common HT to RJ45 Cable の配線以外に、PTTモードの設定があるようなのですが…。
内部のディップスイッチ4番がPTTモードらしいのですが、オンにすると送信しっぱなしになってしまうし…(*2)。

幸い、DJ-G7はVOX機能がありますので…。
VOXを使って、ADS-SR1からの音声を送信させるようにしてみました。



VOX運用では頭切れが発生していまいます…。

しかし、VOX運用で試してみると、VDR-100と違ってCTCSSの調整が不要なので、無線機の内蔵のものを使えば良い事と、DCSやデジタル変調でも使える事、送受信の音声も殆ど無調整で綺麗な音声。
VDR-100の30秒モードより音質が良い上に、1回の録音で約3分半もできます。

ちなみに、今回はラジオパーツジャパンさんにお願いして取り寄せて頂きました（ブログ掲載許可頂きました）。
ハムフェアにも出店されていたので、その時にお世話になりました。
hamlife.jp でも紹介された事がある、大阪のショップさんです。


今年のハムフェアで頂いた、ラジオパーツジャパンさんのパンフレット


最後に、ラジオパーツジャパンの店長さん曰く、私の友人がADS-SR1をご購入の際は、今回、私が購入した値段(*3)で取り扱って頂けるとの事でした!!

私の場合は“ハムフェアでお会いした割引”を適用されたのですが…。
すっごいご親切に、ご対応も早くて、今回お願いして本当に良かったです！！！


音声デジピーター（シンプレックス・レピーター）にご興味があり、ADS-SR1を欲しいと云う方は（※10月5日、ここで再追加分も締切りさせて頂きます）、まずはコメント若しくは私宛へメール頂けますか(*4)。
但し、「手数料10%のみ」は私のローカルや知人局のみに限ります（ラジオパーツジャパンの店長さんより）。

*1: 14500型リチウムイオン電池＋充電器※（2015年10月2日修正、注意!!）リチウムイオン電池ではなく、リチウム電池を購入してみようと思います。

*2: Common HT to RJ45 Cable の2.5φプラグがモノラルだったのが原因。DJ-G7はEDS-14と組み合わせる事により、従来のハンディ機のように、SP/MICケーブルが使えるようになります。別途、ステレオプラグで自作する必要があり、今回は、Common HT to RJ45 Cable は不要でした。

*3: 手数料率は本来は15%ですが、フレンド局のみ10%＋経費のみ（為替変動で若干上下します）。ちなみに、私は、ADS-SR1本体1個と、Common HT to RJ45 Cable 1本で、合計18,704円で購入しました。

*4: 音声デジピーターは実際に使用してみないと良さが分からないと思います。利用する以外にも、ご自分で開設されてみるのも良いかもしれません。
